1317平3层框架结构区全民健身中心-综合楼｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

纸质图纸数字化流程：

• 扫描设备：使用大幅面扫描仪（A0/A1专用）或拍照拼接；
• 扫描参数：
• ① 分辨率：300~600dpi（保证文字和线条清晰）；
• ② 颜色模式：黑白或灰度（图纸通常为黑白）；
• ③ 保存格式：PDF（多页合并）或TIFF（高质量存档）；
• 文件处理：
• ④ 使用Adobe Acrobat或Photoshop进行裁边和校对；
• ⑤ 按图号命名文件（如“建施-01-总平面图”）；
• ⑥ 建立文件夹分类存放（建施/结施/水电暖）；
• 建议：纸质版和电子版双重存档，电子版可上传云端备份。

图纸损坏或打不开的恢复方法：

• 方法1（自动恢复）：CAD崩溃后，输入 OPEN → 在文件类型中选择 "所有文件"，找到 *.sv$（自动保存文件）或 *.bak（备份文件）改名为 .dwg 打开；
• 方法2（恢复命令）：输入 RECOVER，选择损坏的DWG文件，CAD会自动尝试修复；
• 方法3（清理后修复）：输入 RECOVERALL，清理并修复图形中的所有错误；
• 方法4（插入法）：新建空白图纸，输入 INSERT 将损坏图纸插入为新图块，然后 EXPLODE 分解；
• 方法5（高版本修复）：使用更高版本的CAD（如2022/2024）打开，另存为低版本；
• 预防：养成 QSAVE 或 CTRL+S 高频保存的习惯。

💡 本站图纸在发货前均经过 RECOVER 和 PURGE 清理，确保文件健康。

字体显示异常的解决方法：

• 原因：缺少图纸中使用的SHX字体或Windows系统字体；
• 解决方法1（快速）：打开时在弹出的"缺少SHX文件"对话框中，选择 "替换每个"，用 gbenor.shx 或 gbcbig.shx 替换；
• 解决方法2：输入 STYLE（文字样式管理器），将缺失字体替换为已有字体；
• 解决方法3：使用 FIND 命令查找并批量修改文字样式；
• 解决方法4：从同版本CAD安装目录复制字体文件（.shx）到 Fonts 文件夹；
• 常用字体：hztxt.shx（汉字）、gbenor.shx（英文/数字）、gbcbig.shx（大字体）。

💡 本站图纸均附带字体清单，联系客服可获取字体包。

深基坑施工组织设计要点：

• ① 地质分析：根据地勘报告，分析地层条件、地下水位；
• ② 支护方案：
• • 土钉墙（深度≤5m）；
• • 排桩支护（深度5~15m）；
• • 地下连续墙（深度≥15m）；
• • 内支撑（钢支撑/混凝土支撑）；
• ③ 降水方案：明沟排水、井点降水、深井降水；
• ④ 土方开挖：分层开挖、分段开挖，“先撑后挖”原则；
• ⑤ 监测方案：支护结构变形监测、地下水位监测、周边建筑沉降监测；
• ⑥ 应急预案：基坑坍塌、管涌、地下水突涌的应急措施。

施工方案比选方法（5种）：

• ① 技术经济比较法：从技术可行性、经济合理性、施工难度等维度评分；
• ② 成本对比法：估算各方案总造价，选择成本最低的方案；
• ③ 工期对比法：计算各方案工期，选择工期最短的方案；
• ④ 风险分析法：分析各方案的风险因素（如天气影响、材料供应风险）；
• ⑤ 综合评分法：建立评价指标体系（工期、成本、质量、安全、环境），加权评分；
• 比选流程：提出备选方案 → 收集数据 → 对比分析 → 最优方案确定；
• 注意事项：方案比选应结合现场实际条件和施工能力。

措施费内容与计算方法：

• 措施费构成：安全文明施工费、脚手架费、模板费、大型机械进出场费、冬雨季施工费、二次搬运费、临时设施费；
• 安全文明施工费：按当地规定费率计取（通常为直接费的1%~3%）；
• 计算方法：安全文明施工费 = （分部分项工程费 + 单价措施项目费）× 费率；
• 脚手架费：按脚手架搭设面积或体积套用定额单价；
• 模板费：按模板接触面积计算，套用模板定额；
• 大型机械进出场费：按实际发生计费（塔吊、施工电梯等）；
• 注意事项：措施费在招标控制价和投标报价中不可竞争。

💡 本站图纸可配合措施费计算，配套招标控制价参考文件。

绿色施工组织设计要点：

• 内容框架：
• ① 绿色施工目标：节地、节能、节水、节材、环境保护（“四节一环保”）；
• ② 绿色施工管理体系：项目经理负责制，绿色施工专员；
• ③ 绿色施工措施：扬尘控制、噪声控制、光污染控制、水污染防治；
• 具体措施：
• ④ 扬尘控制：洒水降尘、封闭施工、车辆冲洗；
• ⑤ 噪声控制：使用低噪声设备，合理安排施工时间；
• ⑥ 节水措施：循环用水系统，雨水收集利用；
• ⑦ 节能措施：选用节能灯具、变频设备；
• ⑧ 建筑垃圾减量化：分类回收利用；
• 评价标准：参照《绿色施工导则》和《绿色建筑评价标准》。

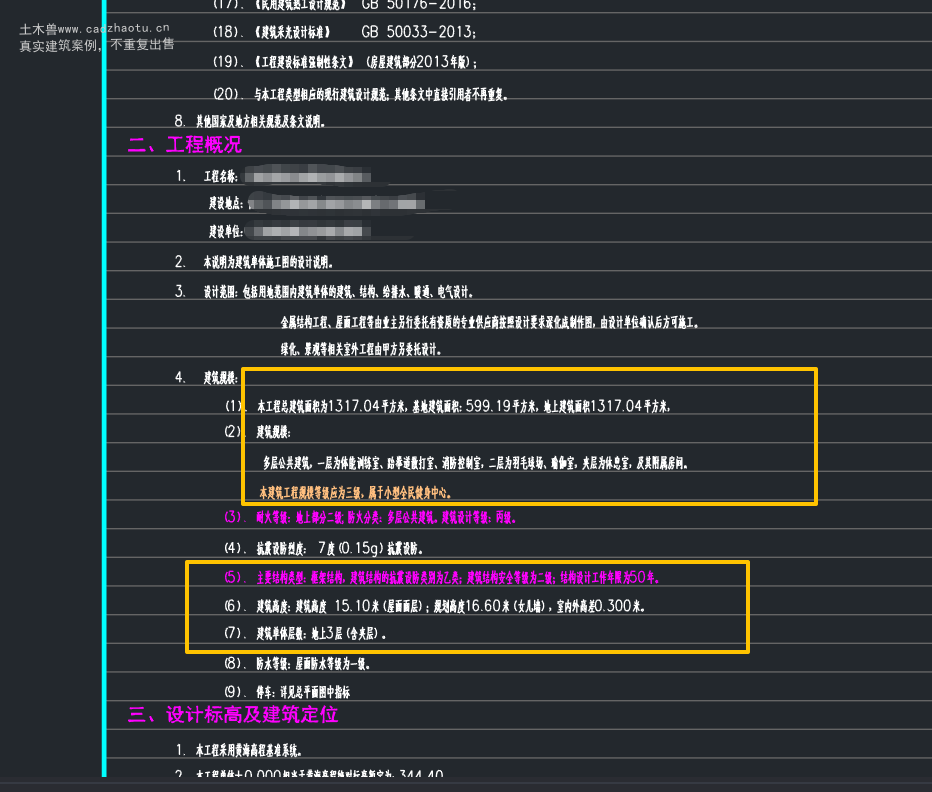

1317平3层框架结构区全民健身中心-综合楼 总建筑面积为 1317 ㎡，地上建筑面积约 1317 ㎡（具体以图纸实际为准）。

1317平3层框架结构区全民健身中心-综合楼 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 3 层，地下 0 层。

本套图纸由 河南 正规设计院于 2026 年出图，符合当地规范和标准。

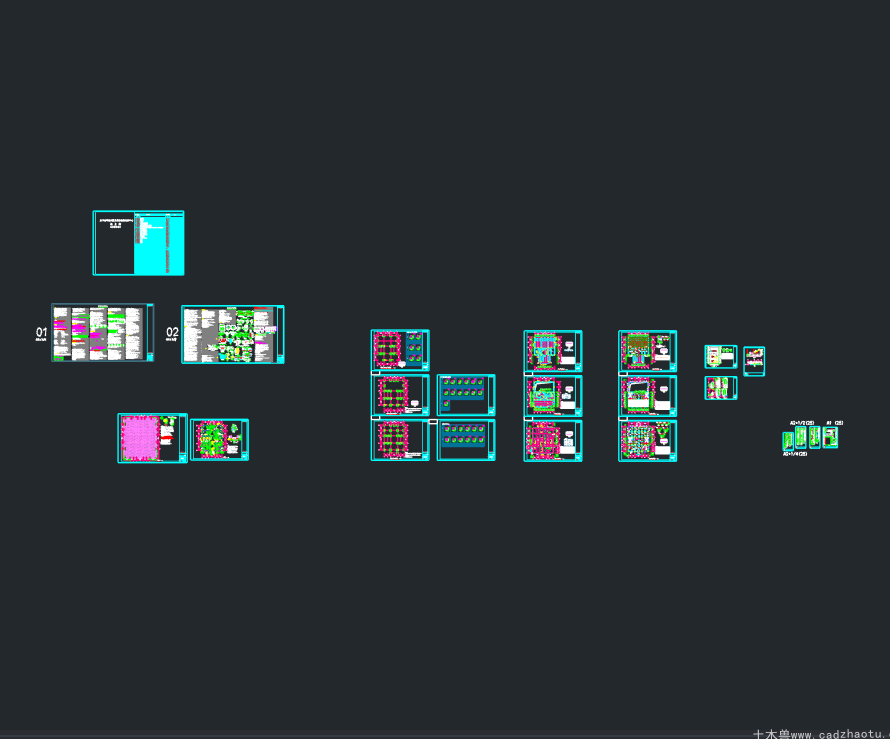

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

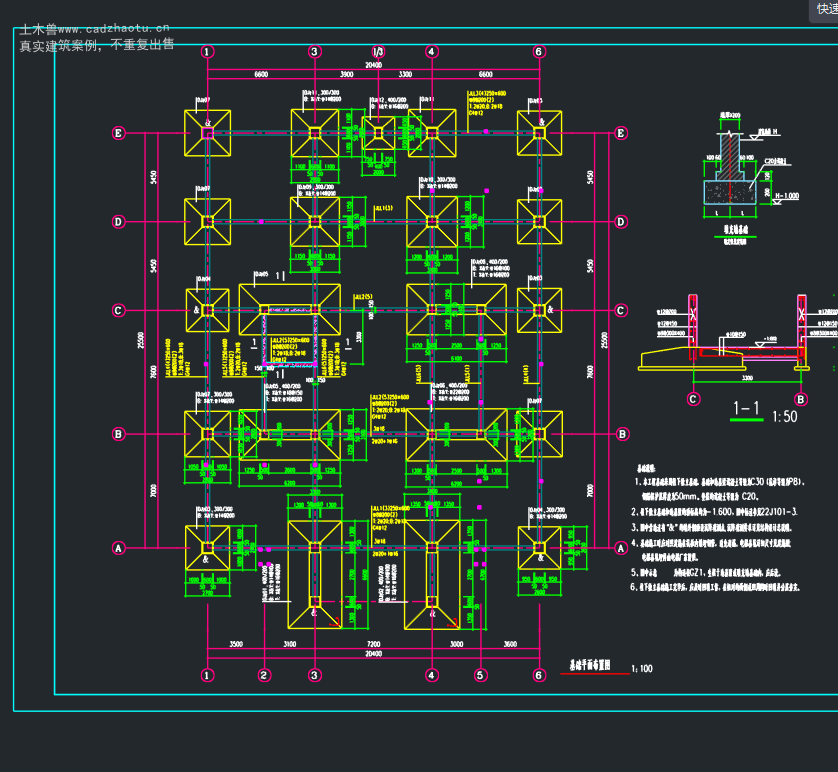

本工程基础采用 独立基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

包含，配套有招标控制价文件（含清单预算控制价），可直接用于投标报价参考，招标控制价、预算编制等。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
