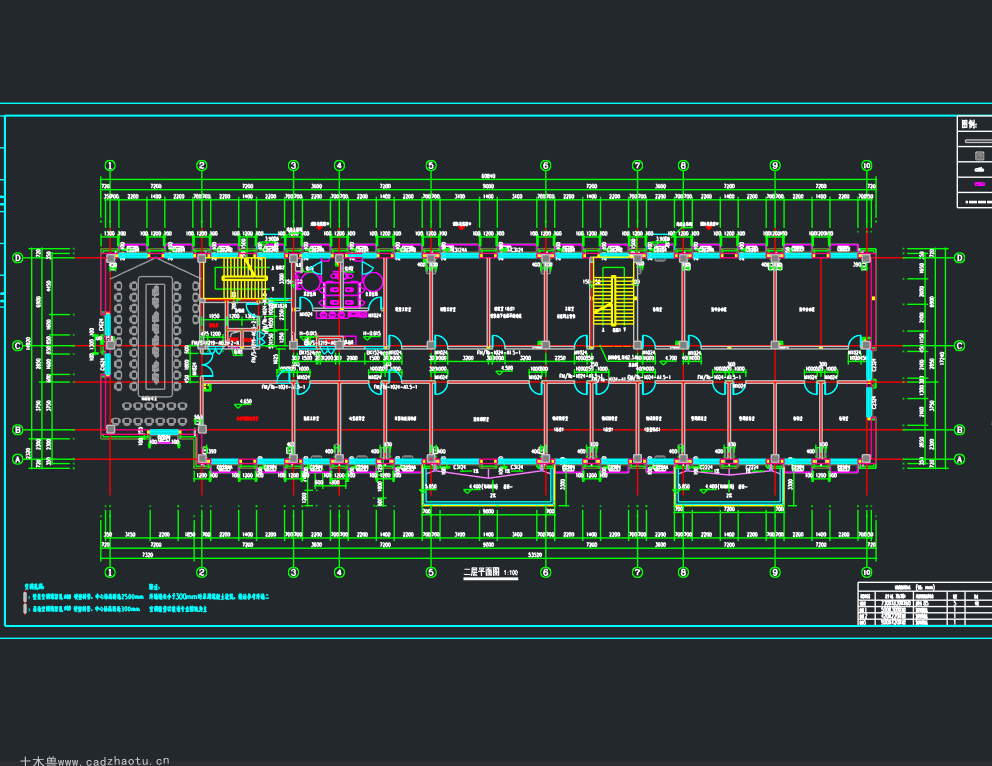

3989平4层框架结构市公安局某派出所-综合楼｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

CAD测量命令使用指南：

• 面积测量（2D）：输入“AREA”或“AA”命令，选择对象或拾取点；
• 距离测量（2D/3D）：输入“DIST”或“DI”命令，选择两个端点；
• 体积测量（3D）：输入“MASSPROP”或“MEASUREGEOM”选择实体，显示体积；
• 截面面积测量：使用“SECTION”或“SLICE”命令创建截面实体，再测量截面面积；
• 注意事项：
• ① 测量前确认当前单位为“毫米”（UNITS命令设置）；
• ② 体积单位为“mm³”，可手动转换为“m³”（1m³ = 10⁹mm³）；
• ③ 测量结果可复制到Excel中汇总；
• 技巧：使用“LIST”命令显示所选对象的详细属性（含长度、面积、体积）。

BIM在施工组织中的应用：

• ① 4D施工模拟：将3D模型与进度计划关联，模拟施工过程；
• • 工具：Navisworks、Synchro 4D、广联达BIM 5D；
• • 作用：提前发现施工冲突（塔吊碰撞、材料运输路线等）；
• ② 施工方案优化：通过模拟验证施工方案的可行性；
• ③ 施工交底：用3D模型和动画进行施工技术交底，提高工人理解；
• ④ 进度控制：利用模型对比实际进度与计划进度；
• ⑤ 材料管理：利用模型统计材料用量，实现精细化管理；
• ⑥ 临建布置：在模型中进行临建和材料堆场布置优化；
• 注意事项：BIM施工组织需软件培训和一定建模基础。

桩基础看图要点：

• 桩位布置图：桩间距、桩径、桩长、平面坐标定位；
• 桩身配筋：主筋根数/直径、螺旋箍筋间距、加强筋；
• 承台配筋：底板筋、顶面筋、侧面构造筋；
• 桩顶锚固：桩头嵌入承台长度、锚固钢筋设置；
• 毕设应用：可根据地质资料调整桩长和配筋，注意单桩承载力验算。

💡 本站桩基础图纸包含桩位坐标表和静载试验要求。

不平衡报价策略与风险：

• 策略1：早收款项目提高单价（如土方、桩基、基础工程），增加前期现金流；
• 策略2：晚收款项目降低单价（如装饰、安装工程），减少总价压力；
• 策略3：可能变更的项目提高单价（根据经验判断甲方可能变增的项目）；
• 策略4：工程量可能减少的项目降低单价（如临时道路、围挡）；
• 风险控制：调整幅度±10%以内，避免被评标委员会判定为“异常低价”；
• 注意：评标时会检查综合单价的合理性，过度不平衡可能导致废标；
• 建议：结合企业自身成本数据，合理制定报价策略。

💡 本站配套的招标文件可提供报价策略参考。

结构施工图生成流程：

• PKPM/YJK出图：运行“结构施工图”模块，选择“梁平法图”“柱平法图”“墙平法图”；
• 参数设置：设置钢筋级别、保护层厚度、锚固长度等参数；
• 图纸内容：基础平面/详图、柱/墙定位图、梁/板配筋图、楼梯详图；
• 图纸比例：平面图常用1:100，详图常用1:20或1:10；
• 标注规范：按“平法”（16G101）标注钢筋编号、间距、直径；
• 导出格式：可导出为DWG、PDF或直接打印；
• 审图要点：核对轴线、标高、配筋是否与计算书一致。

💡 本站图纸可直接作为结构施工图参考，附配套说明文件。

CAD模型协同设计方法：

• 方法1：外部参照（XREF） → 各专业将模型作为参照引用，实时更新；
• 方法2：共享文件夹 → 将DWG文件存放在共享服务器，设置访问权限；
• 方法3：云协作平台 → 使用Autodesk 360、BIM 360、腾讯云等云端协作；
• 方法4：版本管理 → 使用Git或SVN对DWG文件进行版本控制；
• 协同规则：
• ⑤ 统一图层命名规则和专业分类；
• ⑥ 建立“主模型”和“分模型”结构；
• ⑦ 每天同步一次，重大修改时及时通知团队成员；
• 注意事项：避免多人同时编辑同一文件，使用“图纸集”管理。

图集使用指南：

• 常见图集：16G101（混凝土结构施工图）、12J系列（建筑构造）；
• 查找方法：在图纸"设计说明"或"节点详图"中查找引用编号；
• 使用方式：对照图集构造做法，理解节点大样和配筋细节；
• 修改注意：若修改结构形式，需同步更换对应图集；
• 在线资源：可到"国家建筑标准设计网"下载PDF版图集。

💡 本站图纸中引用的图集均为现行有效版本。

3989平4层框架结构市公安局某派出所-综合楼 总建筑面积为 3989 ㎡，地上建筑面积约 3989 ㎡（具体以图纸实际为准）。

3989平4层框架结构市公安局某派出所-综合楼 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 4 层，地下 0 层。

本套图纸由 河北 正规设计院于 2026 年出图，符合当地规范和标准。

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

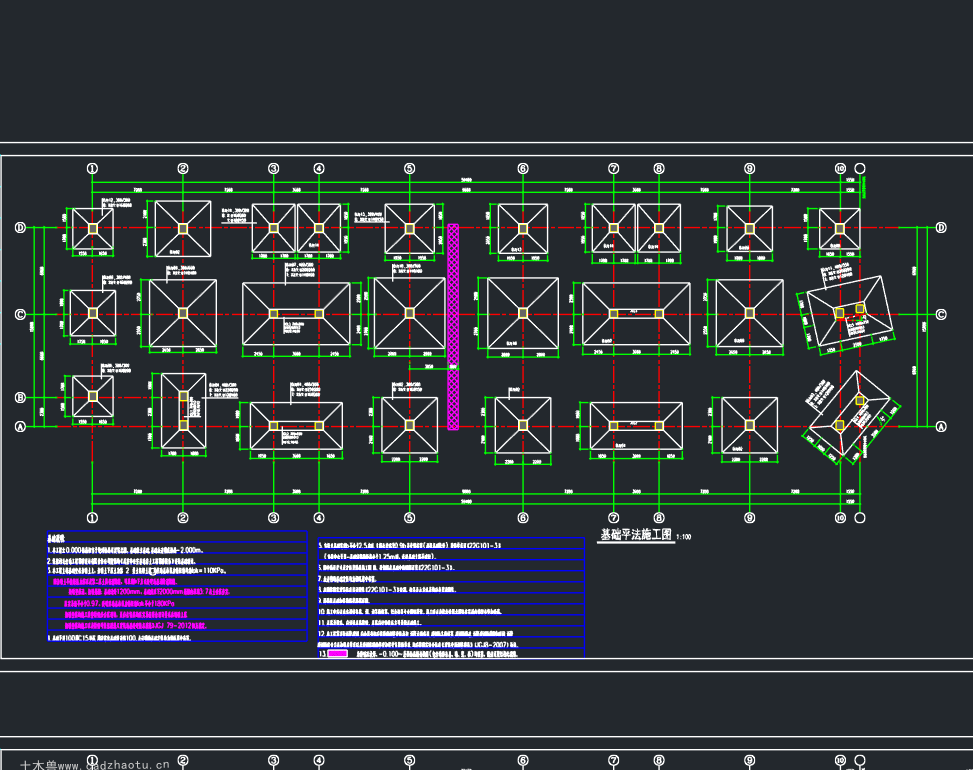

本工程基础采用 独立基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

不包含预算控制价文件，如需可联系客服定制。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
