2195平1层钢结构某食品供应链中心-2#加工车间厂房｜钢结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

图纸比例与标注不一致的解决方法：

• 确认问题：用 DI（距离）命令测量一段已知尺寸，对比标注值；
• 原因1：标注全局比例不对 → 输入 D（或 DIMSTYLE）→ 选择标注样式 → 修改 "调整" 选项卡中的"使用全局比例"；
• 原因2：图纸被缩放 → 输入 SCALE 选择所有图形，用 "参照缩放"（R）指定一个已知尺寸作为基准；
• 原因3：布局视口比例不对 → 在布局中双击进入视口，设置视口比例（如1:50、1:100）；
• 快速修正：输入 DIMSCALE 调整当前标注比例因子（如1、10、100）；
• 检查方法：标注修改后，用 DI 重新测量确认。

💡 本站图纸统一采用1:1比例绘制，标注与实际尺寸一致。

BIM协同建模管理要点：

• 分工原则：按专业（建筑/结构/机电）或按区域（塔楼/裙房/地下室）划分；
• 协同平台：使用Revit Server、BIM 360或广联达BIMSpace；
• 工作集设置：每个专业创建独立工作集，避免互相干扰；
• 中心模型：建立中心模型文件，成员同步中心模型并创建本地副本；
• 版本控制：每天同步一次，每周备份一次，重大修改时创建里程碑；
• 碰撞检查周期：每周进行一次硬碰撞检测，生成报告并分配整改任务；
• 沟通机制：建立“问题清单”和“变更通知”流程，确保信息同步。

钢结构框架图纸重点：

• 节点连接：梁柱刚接/铰接节点、柱脚锚固、拼接节点；
• 构件截面：H型钢、箱型截面选型及截面验算；
• 支撑体系：柱间支撑、水平支撑的布置和连接；
• 防火/防腐：防火涂料厚度、防腐涂装要求；
• 吊车梁（如有）：疲劳验算、制动结构。

💡 本站钢结构图纸附带MTS/3D3S模型文件。

毕设进度安排参考（16周为例）：

• 第1-2周：选题、定题、查阅资料、撰写开题报告；
• 第3-4周：任务书解读、方案初步设计、建筑方案草图；
• 第5-6周：建筑施工图绘制（平面图、立面图、剖面图）；
• 第7-8周：结构模型建立（PKPM/YJK）、荷载计算、初步配筋；
• 第9-10周：结构施工图绘制（基础、柱墙、梁板、楼梯）；
• 第11-12周：水电暖图纸绘制、工程量清单编制；
• 第13-14周：设计说明书撰写（论文/计算书）、图纸整合；
• 第15周：修改完善、格式审查、查重；
• 第16周：打印装订、答辩PPT制作、模拟答辩。
• 建议：按计划每周完成一个小目标，预留3-5天缓冲时间。

💡 本站图纸可大幅缩短绘图时间，让你专注在设计和计算上。

措施费内容与计算方法：

• 措施费构成：安全文明施工费、脚手架费、模板费、大型机械进出场费、冬雨季施工费、二次搬运费、临时设施费；
• 安全文明施工费：按当地规定费率计取（通常为直接费的1%~3%）；
• 计算方法：安全文明施工费 = （分部分项工程费 + 单价措施项目费）× 费率；
• 脚手架费：按脚手架搭设面积或体积套用定额单价；
• 模板费：按模板接触面积计算，套用模板定额；
• 大型机械进出场费：按实际发生计费（塔吊、施工电梯等）；
• 注意事项：措施费在招标控制价和投标报价中不可竞争。

💡 本站图纸可配合措施费计算，配套招标控制价参考文件。

CAD三维门窗插入方法：

• 方法1：使用“插块”命令（推荐）→ 在墙体指定位置插入门窗块，使用“对齐”命令调整位置；
• 方法2：先开洞再插入 → 在墙体上用“差集”开洞，再放置门窗实体；
• 门窗块制作：
• ① 制作门窗的二维平面图（尺寸准确）；
• ② 使用“拉伸”或“按住并拖动”创建实体；
• ③ 使用“BLOCK”命令定义为块，设置插入点；
• ④ 添加“可见性参数”控制开门状态（开/关）；
• 常见问题：门窗块插入后位置不对 → 使用“移动”和“旋转”命令调整；
• 技巧：在“块编辑器”中预先设置好门窗的尺寸参数。

抗震等级确定与影响：

• 确定依据：根据设防烈度、结构类型和建筑高度查《抗震规范》表；
• 影响范围：直接影响框架柱/梁的轴压比、箍筋加密区长度、配筋率；
• 构造要求：一、二级抗震有强柱弱梁、强剪弱弯等特殊构造；
• 查阅方法：图纸中"结构设计说明"会明确标注抗震等级；
• 毕设提示：修改结构类型或高度时，需重新核对抗震等级。

💡 本站图纸均按最新《建筑抗震设计规范》（GB50011）设计。

2195平1层钢结构某食品供应链中心-2#加工车间厂房 总建筑面积为 2195 ㎡，地上建筑面积约 2195 ㎡（具体以图纸实际为准）。

2195平1层钢结构某食品供应链中心-2#加工车间厂房 这个案例的真实工程名称，可联系客服获取。

本工程采用 钢结构 结构体系。

本工程地上 1 层，地下 0 层。

本套图纸由 福建 正规设计院于 2026 年出图，符合当地规范和标准。

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通-地勘报告，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

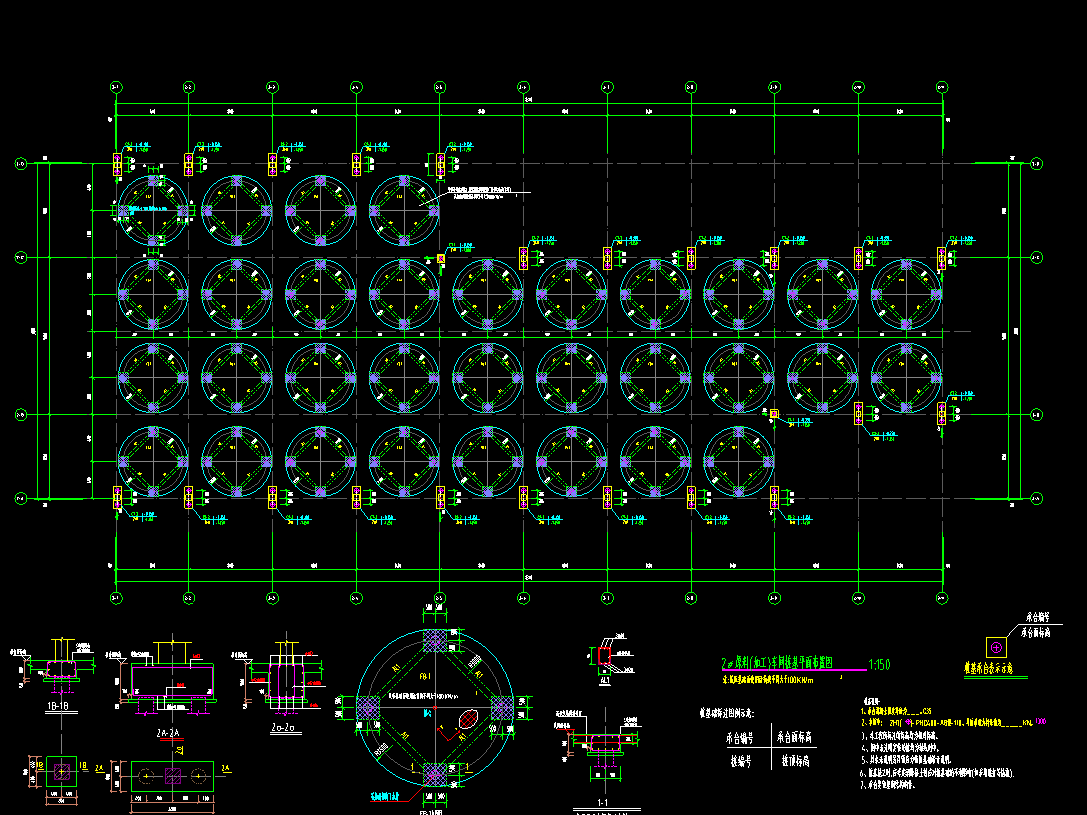

本工程基础采用 桩基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

包含，配套有招标控制价文件（含清单预算控制价），可直接用于投标报价参考，招标控制价、预算编制等。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

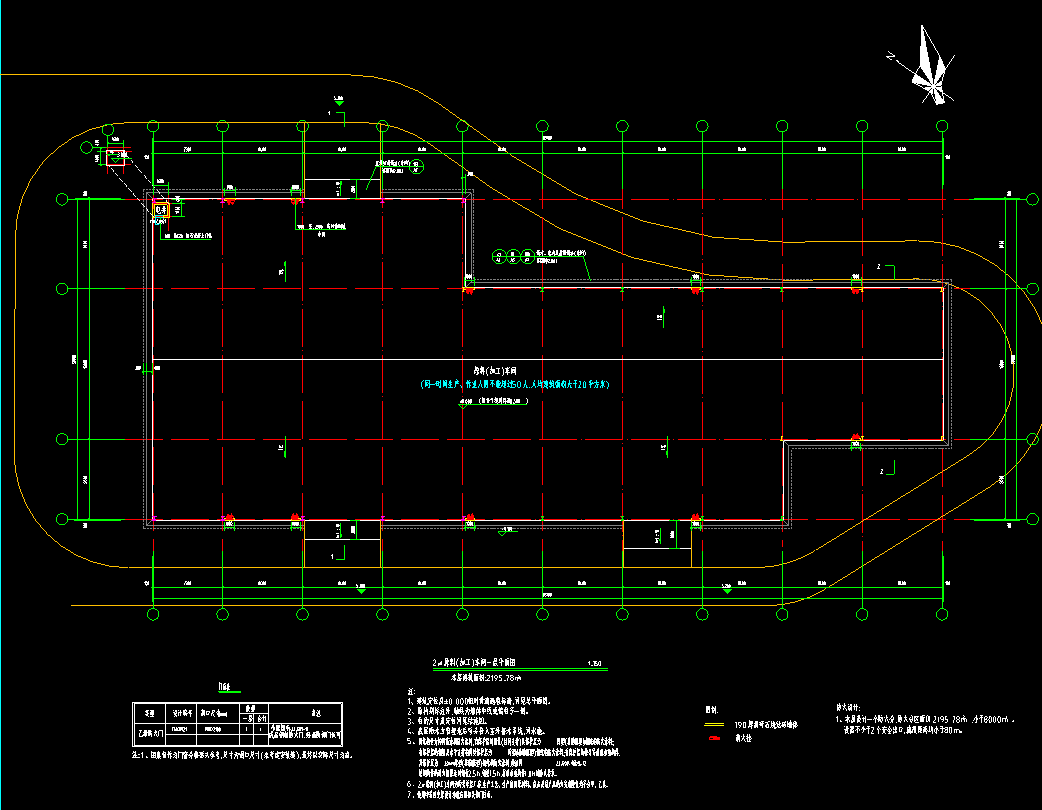

包含总平面图，反映建筑与周围环境的整体布局关系。
