1932平3层框架结构某新园-幼儿园｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

兼容性处理方案：

• 天正对象：未安装天正的AutoCAD无法显示墙体门窗等自定义对象；
• 解决方案：安装对应版本天正插件，或用"天正转T3"转普通CAD图；
• 本站提供：天正T20 V3.0/V5.0兼容版 + 纯CAD T3格式双版本；
• 建议：推荐天正建筑+AutoCAD组合获得最佳编辑体验。

主流BIM软件对比：

• Revit：建筑/结构/机电一体化建模，生态完善，缺点是硬件要求高；
• Navisworks：模型整合与碰撞检查专用，不能建模但管理能力强；
• Tekla：钢结构/混凝土深化设计专业软件，节点处理能力强；
• Civil 3D：道路、管网、地形建模，适用于基础设施工程；
• ArchiCAD：轻量级建筑建模，操作流畅，适合中小型项目；
• 广联达MagiCAD：机电建模与算量一体化，国内使用广泛；
• 选择建议：房建项目选Revit，钢结构选Tekla，基础设施选Civil 3D。

Navisworks漫游动画制作步骤：

• 导入模型：将Revit/Navisworks模型导入到Navisworks中；
• 设置相机：点击“ViewPoint”→“创建相机”，设置视角高度和角度；
• 录制路径：点击“动画”→“录制”，沿指定路径移动相机；
• 设置关键帧：在路径关键位置设置相机方向、角度关键帧；
• 调整速度：在时间轴上调整关键帧间距，控制动画速度；
• 添加上下文：可添加文字标签、模型高亮效果，提升展示效果；
• 导出视频：点击“输出”→“动画”，导出为AVI或MP4格式；
• 技巧：使用“平滑”功能让相机路径更流畅，减少卡顿。

工程结算审核要点（7项）：

• ① 合同条款：核对计价方式（固定单价/固定总价）、变更调整条款；
• ② 工程量：核对实际完成工程量与图纸工程量差异；
• ③ 综合单价：检查综合单价是否与合同约定一致；
• ④ 变更签证：核对变更手续是否齐全、金额计算是否正确；
• ⑤ 材料调差：按合同约定调整材料价格；
• ⑥ 措施费：核实现场实际发生的措施项目及费用；
• ⑦ 规费税金：核对规费缴纳凭证和税率（9%增值税）；
• 应对审计：提前整理好图纸、变更单、签证单、会议纪要等全套资料。

毕设图纸修改技巧：

• 轴线调整：改变开间、进深尺寸，重新布置柱网；
• 立面改造：调整窗户大小、位置，改变外墙材质或颜色；
• 楼梯形式：更换为剪刀梯、螺旋梯等不同形式；
• 结构类型：在框架、剪力墙、框剪之间转换（需复核计算）；
• 添加说明：完善设计说明、材料做法表，增加个人分析内容。

💡 本站提供免费修改指导服务，可联系客服获取建议。

工程造价税金计算要点：

• 建筑业增值税税率：一般纳税人 9%，小规模纳税人 3%；
• 计算公式：应纳税额 = 销项税额 - 进项税额；
• 销项税额 = （税前造价 + 措施费 + 其他费）× 税率；
• 进项税额 = 材料采购进项税 + 设备租赁进项税 + 分包进项税；
• 附加税：城市维护建设税（增值税的7%/5%/1%）、教育费附加（3%）、地方教育费附加（2%）；
• 计算顺序：先计算税前造价（不含税），再加增值税和附加税；
• 注意事项：不同地区附加税税率有差异，需按当地规定执行。

💡 本站配套的清单预算控制价文件含税金计算示例。

CAD模型协同设计方法：

• 方法1：外部参照（XREF） → 各专业将模型作为参照引用，实时更新；
• 方法2：共享文件夹 → 将DWG文件存放在共享服务器，设置访问权限；
• 方法3：云协作平台 → 使用Autodesk 360、BIM 360、腾讯云等云端协作；
• 方法4：版本管理 → 使用Git或SVN对DWG文件进行版本控制；
• 协同规则：
• ⑤ 统一图层命名规则和专业分类；
• ⑥ 建立“主模型”和“分模型”结构；
• ⑦ 每天同步一次，重大修改时及时通知团队成员；
• 注意事项：避免多人同时编辑同一文件，使用“图纸集”管理。

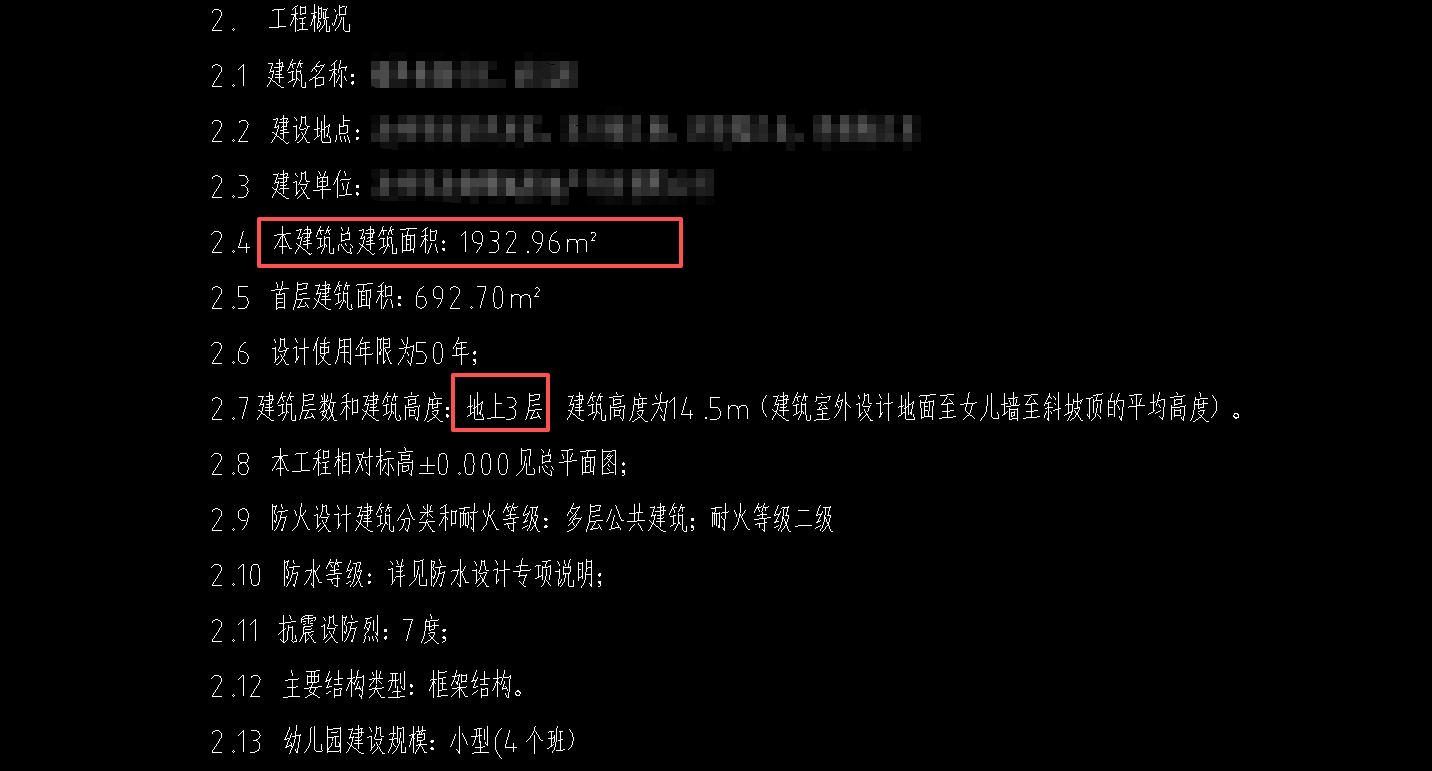

1932平3层框架结构某新园-幼儿园 总建筑面积为 1932 ㎡，地上建筑面积约 1932 ㎡（具体以图纸实际为准）。

1932平3层框架结构某新园-幼儿园 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 3 层，地下 0 层。

本套图纸由 河北 正规设计院于 2026 年出图，符合当地规范和标准。

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

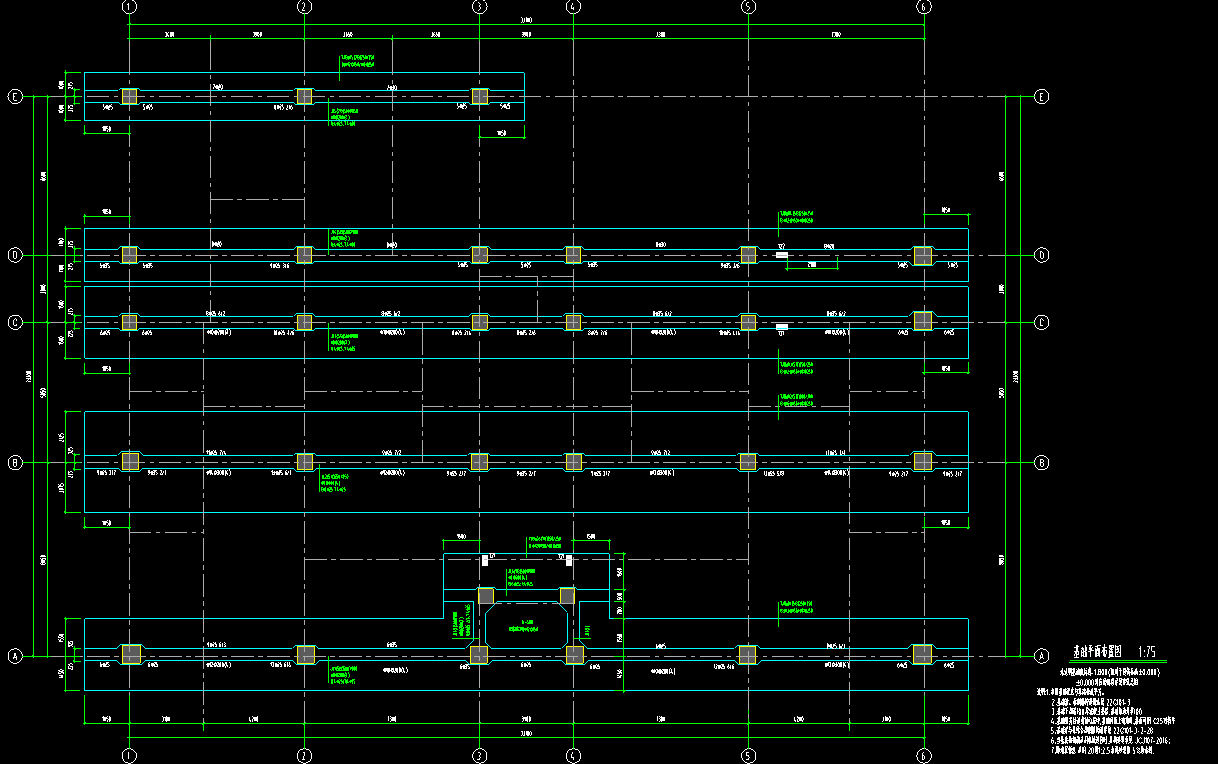

本工程基础采用 条形基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

不包含预算控制价文件，如需可联系客服定制。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
