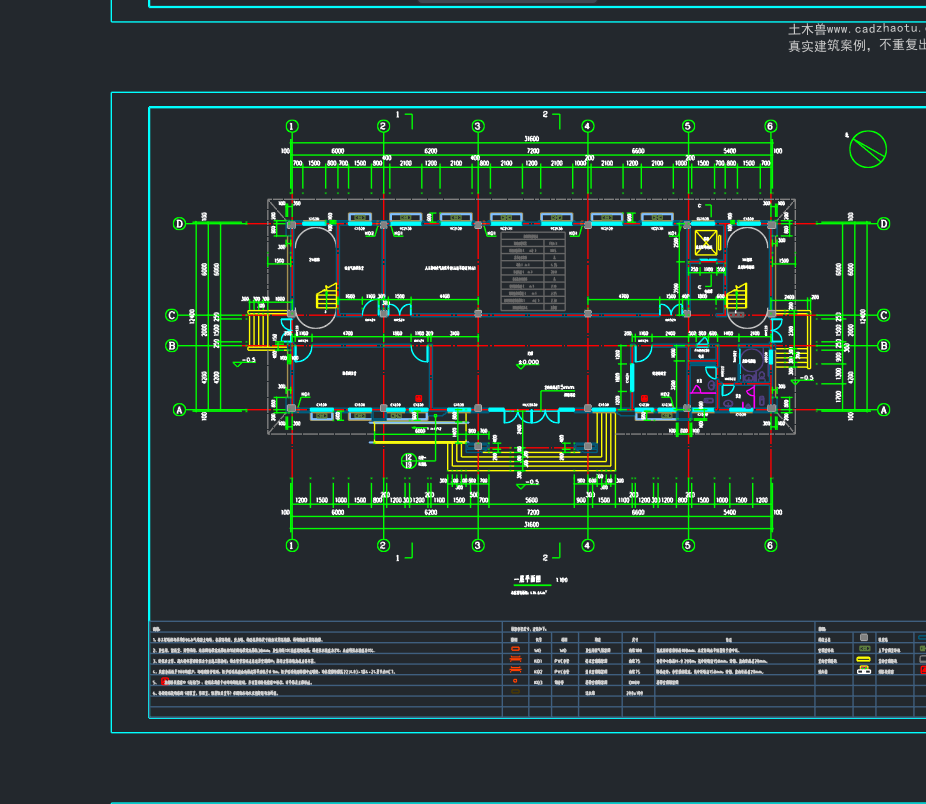

1199平3层框架结构国家基本气象站-1#业务综合楼｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

结构计算结果合理性判断（6大指标）：

• ① 周期比：Tt/T1≤0.9（框剪/剪力墙），Tt/T1≤1.0（框架）；
• ② 位移比：楼层最大位移与平均位移之比≤1.5（A级）或≤1.4（B级）；
• ③ 剪重比：楼层剪力与重力荷载代表值之比≥0.6%~1.5%（依烈度而定）；
• ④ 刚重比：≥1.0（框架），≥1.4（剪力墙/框剪）；
• ⑤ 轴压比：一级≤0.6，二级≤0.7，三级≤0.8，四级≤0.9；
• ⑥ 位移角：层间位移角≤1/550（框架），≤1/800（框剪），≤1/1000（剪力墙）；
• 调整方法：指标不满足时调整构件截面、增加剪力墙或加强框架刚度。

造价文件三阶段对比：

• 投资估算（决策阶段）：
• • 依据：可行性研究报告、类似工程指标；
• • 精度：±30%（允许误差最大）；
• • 作用：判断项目是否可行、确定投资规模；
• 设计概算（设计阶段）：
• • 依据：初步设计图纸、概算定额；
• • 精度：±15%；
• • 作用：控制施工图预算、作为投资上限；
• 施工图预算（招投标阶段）：
• • 依据：施工图、清单计价规范、市场价格；
• • 精度：±3%~5%；
• • 作用：编制招标控制价、投标报价、工程结算。

💡 本站图纸可配合施工图预算编制，配套清单预算控制价文件。

土木毕设全流程（共10个步骤）：

• ① 选题：确定设计题目和研究方向（与导师沟通确认）；
• ② 任务书下发：导师下发任务书，明确设计参数和成果要求；
• ③ 开题报告：撰写开题报告，并通过开题答辩（若学校有此环节）；
• ④ 方案设计：确定建筑方案（平面布局/立面造型/剖面设计）；
• ⑤ 建筑施工图：绘制完整的建筑施工图（建施）；
• ⑥ 结构计算：建模计算（PKPM/YJK），调整配筋，绘制结构施工图（结施）；
• ⑦ 专项设计：水电暖图纸绘制、工程量清单编制（视任务要求）；
• ⑧ 设计说明书：撰写设计论文/计算书，整合所有成果；
• ⑨ 审阅修改：提交导师审阅，修改完善；
• ⑩ 毕业答辩：制作PPT，参加答辩，展示设计成果。
• 关键节点：开题报告、中期检查、答辩是三大关键考核节点。

💡 本站提供全套图纸和配套文件，可帮助你在各阶段高效推进。

电气施工图（电施）核心内容：

• 强电系统：照明、动力（空调、电梯）、应急照明、配电箱；
• 弱电系统：网络、电话、电视、安防、消防报警；
• 平面图：灯具、开关、插座、线路走向及桥架；
• 系统图：配电干线、支线、回路编号及导线规格；
• 防雷接地：避雷带、引下线、接地装置。

💡 本站电施图纸包含照明、动力、消防、弱电全套系统。

主流BIM软件对比：

• Revit：建筑/结构/机电一体化建模，生态完善，缺点是硬件要求高；
• Navisworks：模型整合与碰撞检查专用，不能建模但管理能力强；
• Tekla：钢结构/混凝土深化设计专业软件，节点处理能力强；
• Civil 3D：道路、管网、地形建模，适用于基础设施工程；
• ArchiCAD：轻量级建筑建模，操作流畅，适合中小型项目；
• 广联达MagiCAD：机电建模与算量一体化，国内使用广泛；
• 选择建议：房建项目选Revit，钢结构选Tekla，基础设施选Civil 3D。

配套及售后服务：

• 配套文件：设计说明(PDF/DOC)、结构计算书摘要、工程量清单(Excel)、造价控制价；
• 修改换图：可补差价更换同类案例（不同层数/面积）；
• 指导服务：客服免费提供修改建议（开间进深、楼梯形式等）；
• 质保承诺：源文件损坏或缺失免费补发。

结构建模梁柱墙布置要点：

• 梁布置：主梁优先，次梁随后，注意梁顶标高与楼板关系；
• 柱布置：从基础顶面开始，逐层复制，注意截面变化处；
• 梁柱节点：梁柱相交处自动识别，需检查节点域箍筋是否加密；
• 剪力墙布置：从底部加强区开始，墙厚逐层变化时注意渐变；
• 墙体开洞：门洞、窗洞位置准确，过梁/连梁同步布置；
• 建模顺序：建议“柱→墙→主梁→次梁→板”的顺序，减少冲突；
• 检查方法：建模完成后进行“模型自检”，查看构件连接情况。

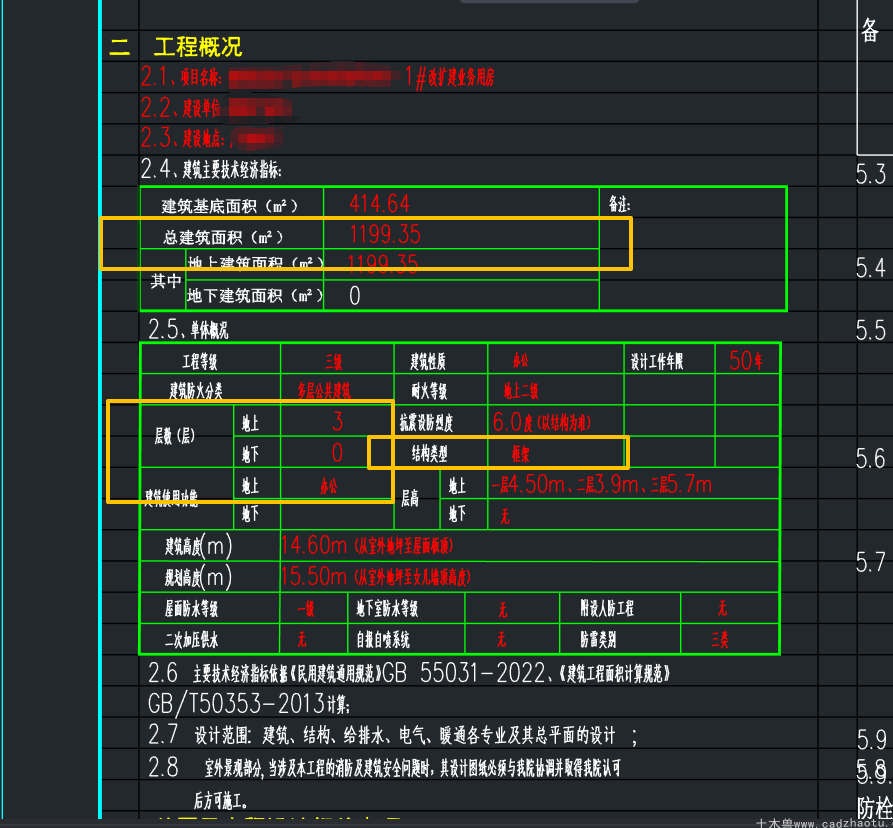

1199平3层框架结构国家基本气象站-1#业务综合楼 总建筑面积为 1199 ㎡，地上建筑面积约 1199 ㎡（具体以图纸实际为准）。

1199平3层框架结构国家基本气象站-1#业务综合楼 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 3 层，地下 0 层。

本套图纸由 广西 正规设计院于 2026 年出图，符合当地规范和标准。

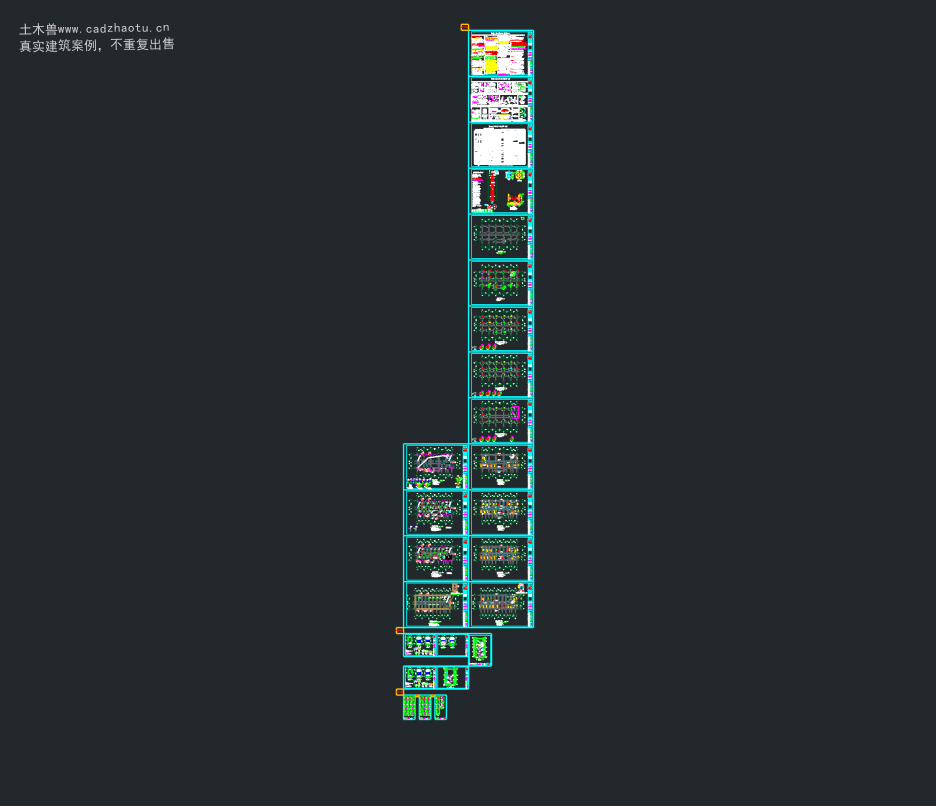

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

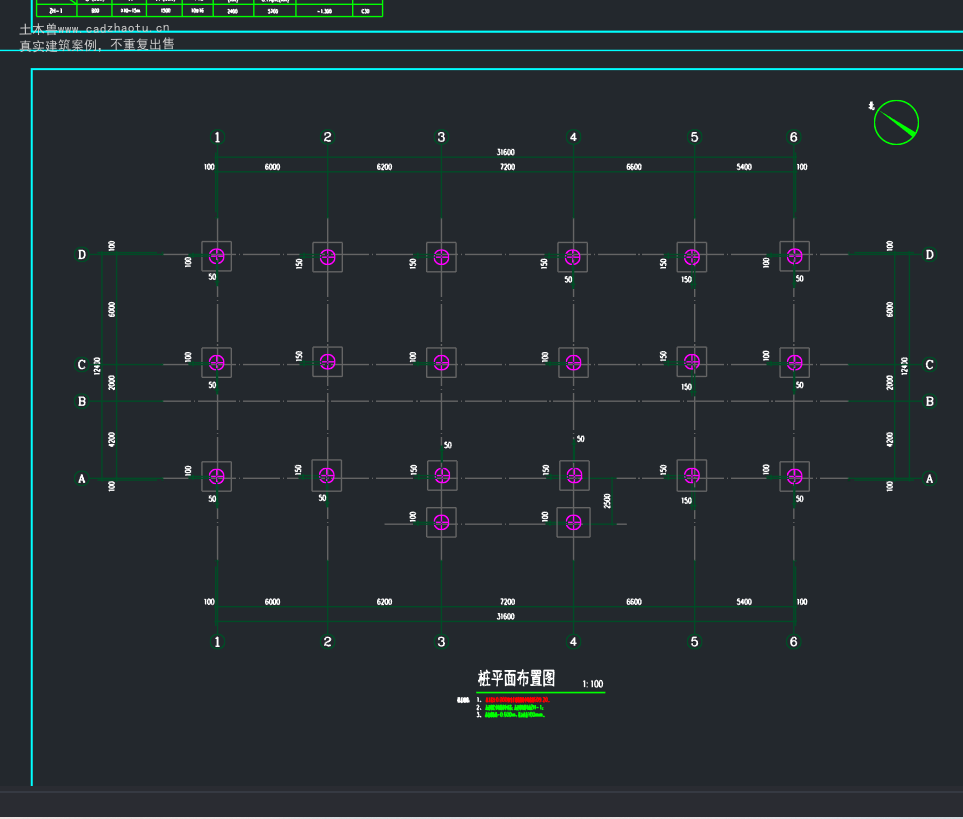

本工程基础采用 桩基础，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

不包含单独的工程量清单，但可通过图纸自行计算。

不包含预算控制价文件，如需可联系客服定制。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

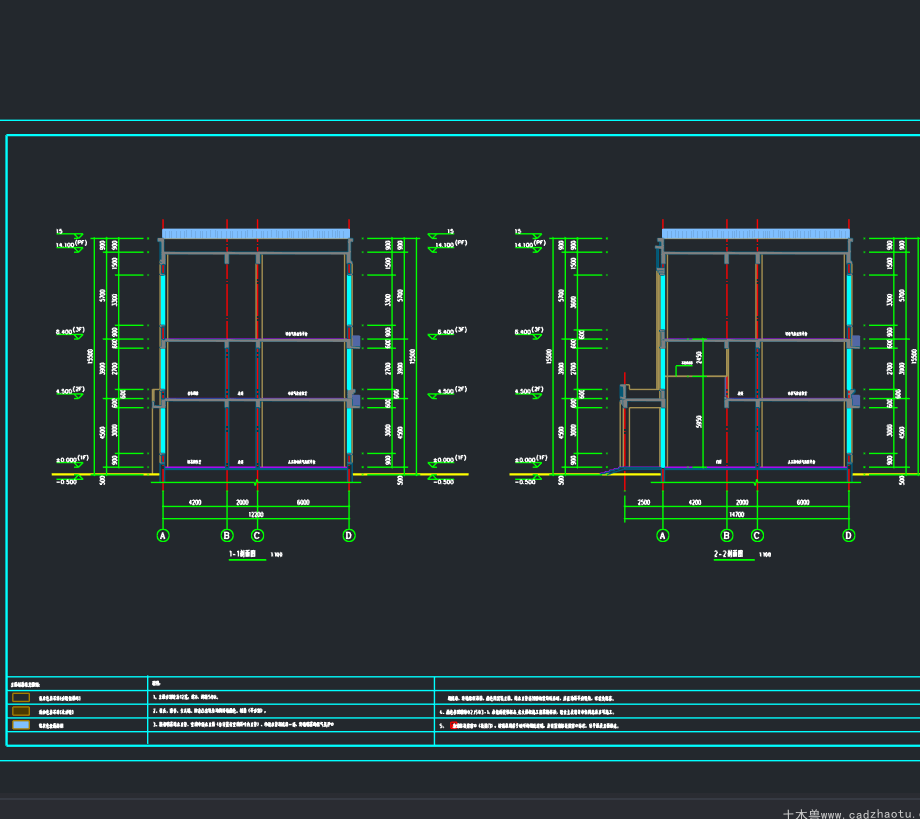

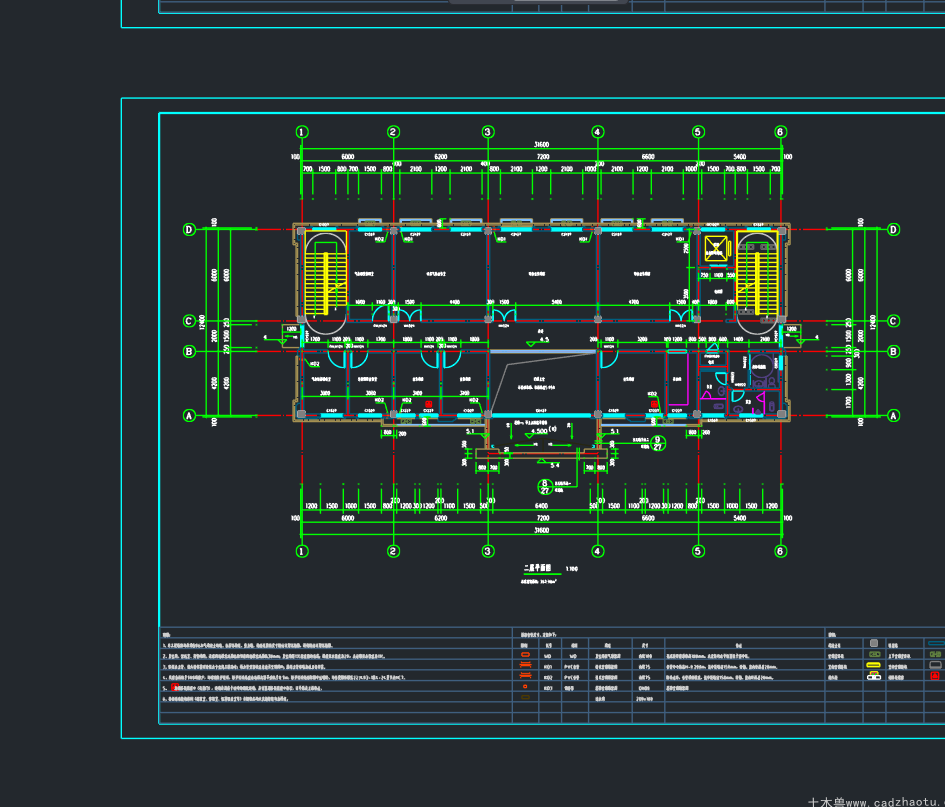

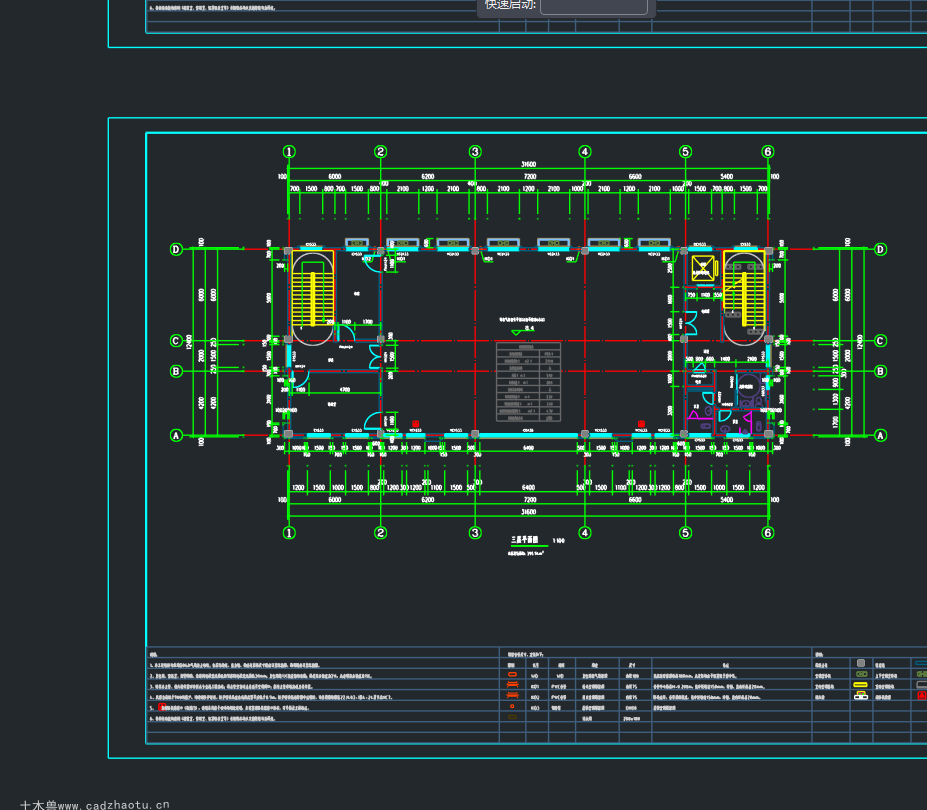

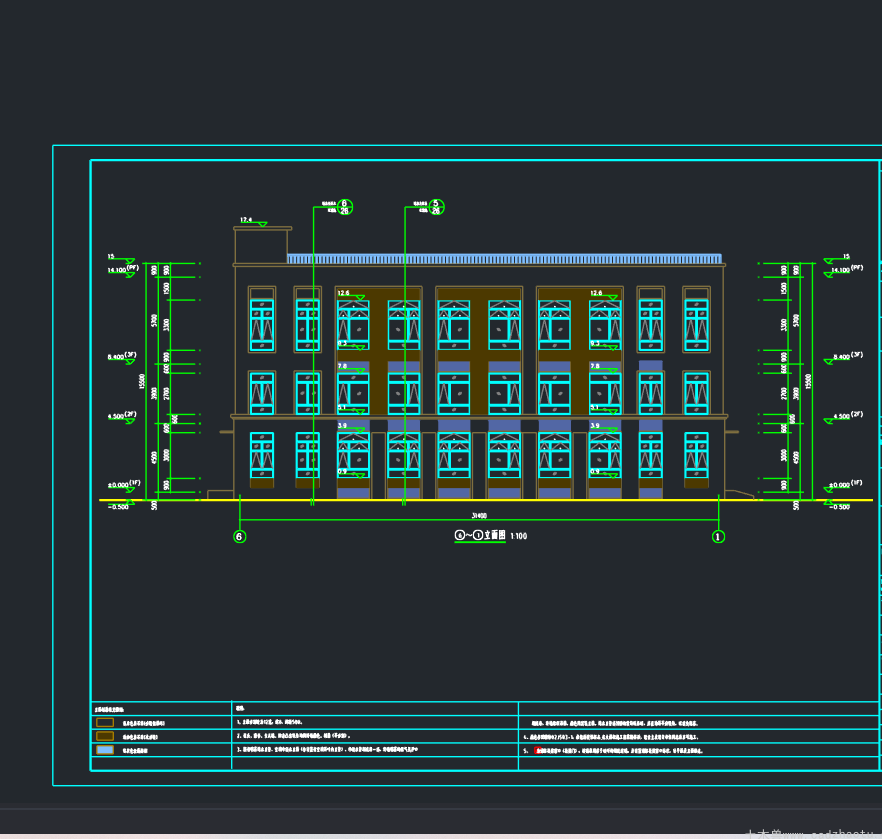

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
