946平2层框架结构市公安局某派出所-综合服务楼｜框架结构建筑CAD毕设施工图

图纸显示不全的排查与解决：

• 原因1：视图范围不对 → 输入 Z（空格）→ A（空格），显示全部图形；
• 原因2：图形离原点太远 → 输入 Z → E 显示全图，或 ZOOM → O 选择对象；
• 原因3：部分图层被冻结或关闭 → 输入 LA 打开图层管理器，检查所有图层状态（灯泡/雪花图标）；
• 原因4：外部参照未加载 → 输入 XR（或 XREF）查看参照状态，重载丢失的参照文件；
• 原因5：图形被裁剪（XCLIP） → 选中图块，输入 XCLIP → 选择"删除"裁剪边界；
• 原因6：图纸中有大量"代理对象" → 输入 PROXYGRAPHICS 设置为1，然后 REGEN 重生成。

💡 本站图纸均经过完整性和可见性测试，确保打开即见。

图层被锁定或冻结的处理方法：

• 检查图层状态：输入 LA 打开图层管理器，查看各图层状态：
• 🔒 锁定（锁头图标）：图层内容可见但无法编辑 → 点击锁头解锁；
• ❄️ 冻结（雪花图标）：图层内容完全不可见且不参与渲染 → 点击太阳图标解冻；
• 💡 关闭（灯泡图标）：图层内容不可见但可参与渲染 → 点击灯泡点亮；
• 快速切换：输入 LAYON 打开所有图层，LAYOFF 关闭选定图层；
• 解锁所有：输入 LAYULK（图层解锁）解锁所有锁定的图层。

💡 本站图纸图层按专业分类（建筑/结构/水电），方便选择修改。

CAD框架结构建模方法：

• 柱建模：
• ① 绘制柱截面（矩形/圆形），使用“拉伸”命令拉伸至层高；
• ② 使用“三维阵列”或“复制”布置所有柱；
• 梁建模：
• ③ 绘制梁的路径线（轴线），使用“拉伸”创建梁实体；
• ④ 使用“沿路径拉伸”（EXTRUDE→Path）创建异形梁；
• 框架组合：
• ⑤ 使用“并集”（UNION）将梁柱节点合并成一个整体；
• ⑥ 使用“差集”在梁上开洞口（管道穿梁）；
• 效率技巧：
• ⑦ 创建标准层后使用“三维阵列”复制到其他层；
• ⑧ 使用“属性”快速修改构件截面尺寸；
• ⑨ 建立“梁柱族库”便于重复使用。

💡 本站图纸有完整的框架结构平面图，可直接用于建模参考。

措施费内容与计算方法：

• 措施费构成：安全文明施工费、脚手架费、模板费、大型机械进出场费、冬雨季施工费、二次搬运费、临时设施费；
• 安全文明施工费：按当地规定费率计取（通常为直接费的1%~3%）；
• 计算方法：安全文明施工费 = （分部分项工程费 + 单价措施项目费）× 费率；
• 脚手架费：按脚手架搭设面积或体积套用定额单价；
• 模板费：按模板接触面积计算，套用模板定额；
• 大型机械进出场费：按实际发生计费（塔吊、施工电梯等）；
• 注意事项：措施费在招标控制价和投标报价中不可竞争。

💡 本站图纸可配合措施费计算，配套招标控制价参考文件。

CAD填充和图案在三维中的应用：

• 二维填充：在平面图中使用“HATCH”命令添加填充图案（砖墙、混凝土、石材等）；
• 三维表面贴图：
• ① 在材质编辑器中添加“漫射贴图”或“凹凸贴图”；
• ② 选择已存在的填充图案图像作为贴图；
• ③ 调整贴图坐标和缩放比例；
• 自定义填充：
• ④ 创建自定义填充图案（.pat文件）加载到CAD中；
• ⑤ 使用“SUPERHATCH”命令将填充应用到三维表面；
• 常见应用：
• ⑥ 砖墙填充：表现砌体结构纹理；
• ⑦ 混凝土填充：表现结构表面；
• ⑧ 石材填充：表现装饰材料效果；
• 提示：三维渲染中建议使用材质贴图而非二维填充。

冬雨季施工措施：

• 冬季施工（气温＜5℃）：
• ① 混凝土：使用防冻剂，控制入模温度≥5℃，覆盖保温；
• ② 砌筑：砂浆添加抗冻剂，砌体保温；
• ③ 钢筋：焊接时需预热，防止冷脆断裂；
• ④ 安全措施：防滑防冻，清理积雪；
• 雨季施工：
• ⑤ 基坑排水：提前准备排水沟和抽水设备；
• ⑥ 材料防雨：水泥、钢材等材料覆盖防雨布；
• ⑦ 混凝土浇筑：搭设防雨棚，调整配合比；
• ⑧ 防雷措施：塔吊等高大设备设置避雷针；
• ⑨ 安全措施：防滑，临时设施加固；
• 建议：编制冬雨季施工专项方案，提前储备物资。

CAD→Revit底图导入操作指南：

• 导入方式：Revit中“插入”→“导入CAD”或“链接CAD”；
• 导入设置：选择“当前视图仅”或“所有视图”，定位方式选“中心到中心”；
• 单位确认：导入时核对单位是否为“毫米”，否则缩放比例错误；
• 图层优化：导入前清理CAD（PU命令），仅保留必要图层；
• 对齐轴网：导入后调整底图位置，确保与Revit轴网重合；
• 底图管理：使用“可见性”控制底图显示，避免干扰建模；
• 常见问题：底图不显示时检查“可见性/图形替换”和“视图范围”。

💡 本站图纸已做图层优化，便于Revit直接识别导入。

结构建模梁柱墙布置要点：

• 梁布置：主梁优先，次梁随后，注意梁顶标高与楼板关系；
• 柱布置：从基础顶面开始，逐层复制，注意截面变化处；
• 梁柱节点：梁柱相交处自动识别，需检查节点域箍筋是否加密；
• 剪力墙布置：从底部加强区开始，墙厚逐层变化时注意渐变；
• 墙体开洞：门洞、窗洞位置准确，过梁/连梁同步布置；
• 建模顺序：建议“柱→墙→主梁→次梁→板”的顺序，减少冲突；
• 检查方法：建模完成后进行“模型自检”，查看构件连接情况。

土木毕设全流程（共10个步骤）：

• ① 选题：确定设计题目和研究方向（与导师沟通确认）；
• ② 任务书下发：导师下发任务书，明确设计参数和成果要求；
• ③ 开题报告：撰写开题报告，并通过开题答辩（若学校有此环节）；
• ④ 方案设计：确定建筑方案（平面布局/立面造型/剖面设计）；
• ⑤ 建筑施工图：绘制完整的建筑施工图（建施）；
• ⑥ 结构计算：建模计算（PKPM/YJK），调整配筋，绘制结构施工图（结施）；
• ⑦ 专项设计：水电暖图纸绘制、工程量清单编制（视任务要求）；
• ⑧ 设计说明书：撰写设计论文/计算书，整合所有成果；
• ⑨ 审阅修改：提交导师审阅，修改完善；
• ⑩ 毕业答辩：制作PPT，参加答辩，展示设计成果。
• 关键节点：开题报告、中期检查、答辩是三大关键考核节点。

💡 本站提供全套图纸和配套文件，可帮助你在各阶段高效推进。

施工质量管理体系要点：

• 管理体系：
• ① 建立“三检制”制度（自检→互检→专检）；
• ② 编制质量计划，明确质量目标；
• ③ 建立质量责任追溯制度；
• 质量控制要点：
• ④ 材料控制：进场材料检验（合格证、复验报告）；
• ⑤ 隐蔽工程验收：钢筋隐蔽、基础隐蔽、管线隐蔽；
• ⑥ 关键部位旁站监理：混凝土浇筑、结构吊装；
• ⑦ 实测实量：轴线位置、标高、垂直度、平整度；
• ⑧ 检验批验收：按规范划分检验批，逐批验收；
• 质量标准：执行国家验收规范（GB50300系列），一次验收合格率≥95%。

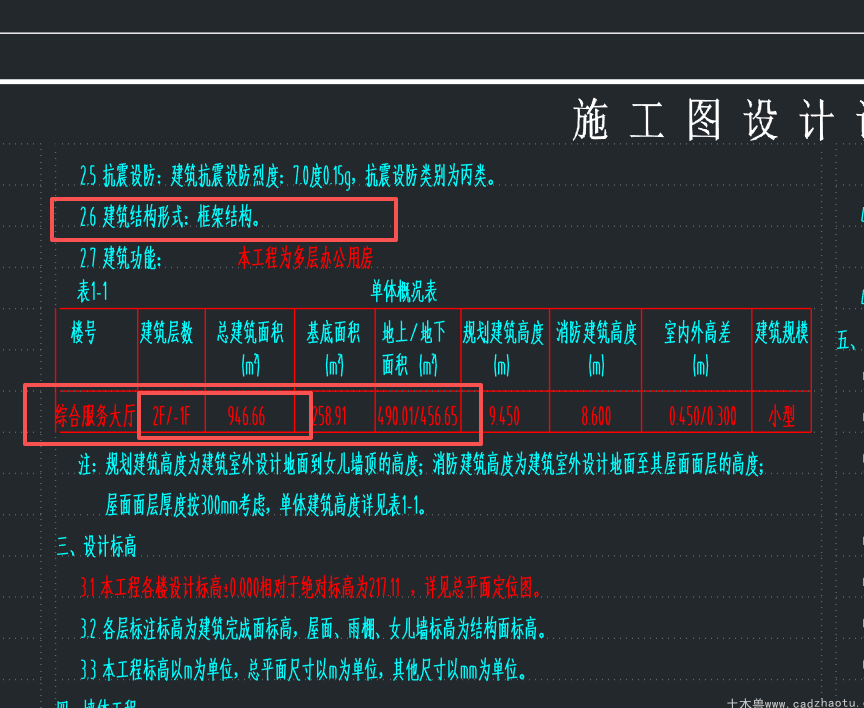

946平2层框架结构市公安局某派出所-综合服务楼 总建筑面积为 946 ㎡，地上建筑面积约 946 ㎡（具体以图纸实际为准）。

946平2层框架结构市公安局某派出所-综合服务楼 这个案例的真实工程名称，可联系客服获取。

本工程采用 框架结构 结构体系。

本工程地上 2 层，地下 1 层。

本套图纸由 河北 正规设计院于 2026 年出图，符合当地规范和标准。

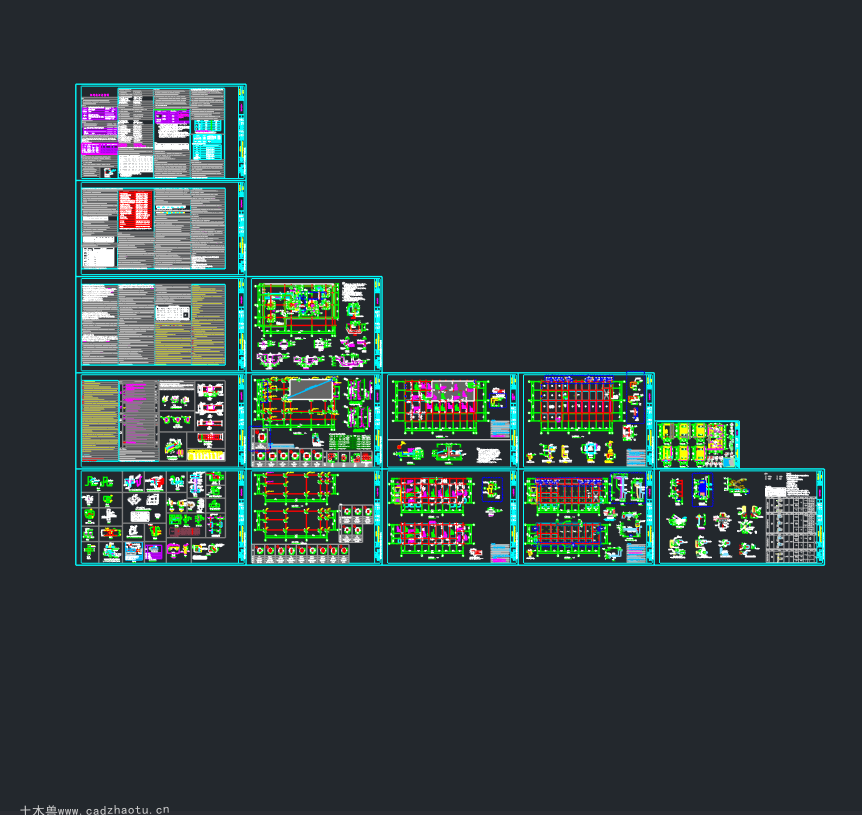

本套图纸包含 总平面-建筑-结构-装饰-消防-给排水-电气-暖通，涵盖建筑、结构、给排水、电气、暖通等全套施工图。

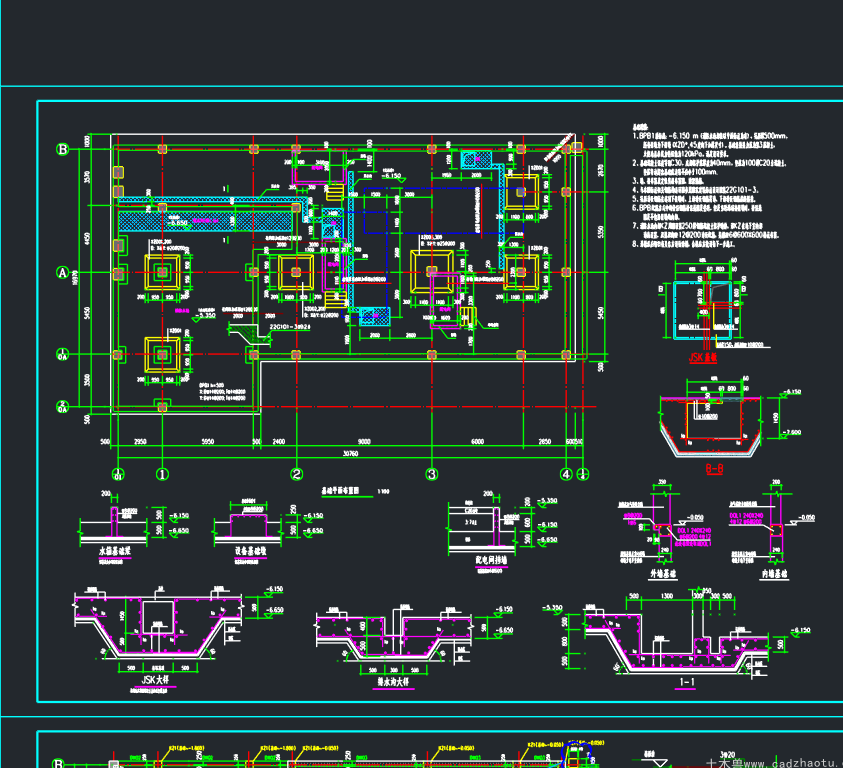

本工程基础采用 筏板+下墩柱，具体做法详见基础平面图及节点大样，可联系客服查看源文件。

包含，配套有完整的工程量清单，可直接用于造价编制套定额，填写投标报价。

不包含预算控制价文件，如需可联系客服定制。

本站于 2026 年收集整理并上架本套图纸，确保时效性和可用性。

包含水电暖全套图纸，可联系客服获取原件预览。

包含，本套图纸含完整的建筑施工图（建施）和结构施工图（结施）。

包含总平面图，反映建筑与周围环境的整体布局关系。
